Malaking Diameter Suction at Discharge Flanged Rubber Hose

Ang Large Diameter Suction and Discharge Flanged Rubber Hose ay isang uri ng industrial hose na ginagamit para sa flexible na transportasyon ng large-flow media. Pangunahing nalulutas nito ang koneksyon, displacement at pag-aangkop sa kondisyon ng pagsipsip/paglabas sa pagitan ng mga nakapirming pipeline at pump, kagamitan o mga movable pipeline system.

Ayon sa umiiral na impormasyon ng produkto, ang seryeng ito ay pangunahing ginagamit para sa paghahatid ng tubig, tubig-dagat, slurry, mineral slurry, buhangin, graba, tailing at ilang pang-industriya na likido.

Maaaring i-configure ng JIDONGDA Hose ang mga produkto ayon sa mga detalye, teknikal na parameter, drawing o aktwal na kondisyon ng operating ng mga customer.

Sa panahon ng pagbili, inirerekumenda na kumpirmahin ang panloob na diameter, haba, working pressure, vacuum pressure, medium, temperatura at flange standard upang matiyak na ang istraktura ng hose ay tumutugma sa aktwal na pipeline system.

Kung ikukumpara sa mga ordinaryong hose na pangunahing ginagamit para sa positive pressure conveying, ang produktong ito ay nagdaragdag ng spiral steel wire support option sa istraktura, na maaaring magbigay ng suporta para sa suction at vacuum applications.

Ang multi-layer fabric/cord fabric reinforcement layer ay ginagamit upang mapaglabanan ang working pressure, habang ang panloob na goma at panlabas na goma ay pinipili ayon sa medium, temperatura at operating environment.

Prinsipyo ng Paggawa at Kombinasyon ng Estruktural

Ang Large Diameter Suction at Discharge Flanged Rubber Hose ay nakakamit ng transportasyon ng media sa pamamagitan ng kumbinasyon ng:

Inner Rubber Layer + Reinforcement Layer + Spiral Steel Wire Framework (ayon sa configuration ng modelo) + Outer Rubber Layer + End Flanges

Sa panahon ng pagpapatakbo ng paglabas, ang panloob na presyon ay pangunahing sinusuportahan ng reinforcement layer.

Sa panahon ng pagsipsip o vacuum na operasyon, ang spiral steel wire framework ay nagbibigay ng circumferential support, na tumutulong na mabawasan ang panganib ng pag-flatte at pagbagsak ng hose.

Ang mga dulo ng flanges ay ginagamit para sa mga bolted na koneksyon na may mga bomba, balbula, pipeline at iba pang kagamitan.

Maaaring kumpirmahin ang mga detalye ng flange ayon sa on-site na mga pamantayan ng pipeline o mga guhit ng customer, na binabawasan ang mga problema sa pag-install na dulot ng hindi tugmang mga dimensyon ng koneksyon.

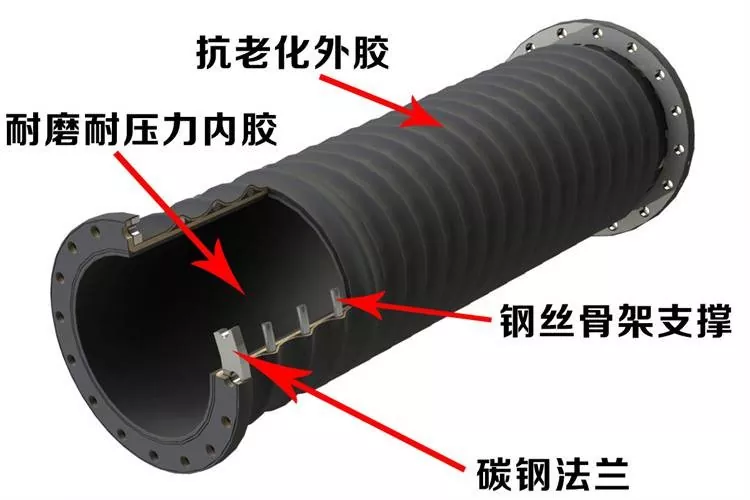

Ilustrasyon ng Istraktura ng Produkto

Istraktura: Inner Rubber na lumalaban sa wear, Reinforcement Layer, Spiral Steel Wire Framework, Outer Rubber at Carbon Steel Flange

Paglalarawan ng Pangunahing Istraktura

• Inner Rubber Layer:
Direktang nakikipag-ugnayan sa conveying medium. Ang mga angkop na materyales sa goma ay maaaring piliin ayon sa media tulad ng tubig, slurry, mineral slurry, buhangin at graba, pati na rin ang aktwal na mga kondisyon ng operating.

• Reinforced Fabric Layer:
Gumagamit ng multi-layer cord fabric/fabric reinforcement structure upang mapaglabanan ang pangunahing pressure load.

• Spiral Steel Wire Framework:
Ginagamit para sa mga structural solution na nangangailangan ng suction o vacuum conveying, na nagbibigay ng suporta para sa hose body.

• Panlabas na Layer ng Goma:
Nagbibigay ng panlabas na proteksyon at maaaring mapili ayon sa aging resistance, abrasion resistance at outdoor operating condition.

• End Flange:
Maaaring nilagyan ng carbon steel o hindi kinakalawang na asero flanges at itugma ayon sa mga pamantayan ng customer, mga sukat o mga guhit.

Pangunahing Kalamangan

Malaking Diameter na Conveying:
Magagamit sa iba't ibang mga pagtutukoy ng malalaking diameter, na angkop para sa transportasyon ng malalaking daloy ng media. Ang aktwal na magagamit na hanay ng diameter ay dapat kumpirmahin ayon sa mga teknikal na kinakailangan.

Pagsipsip at Pag-aangkop sa Paglabas:
Ayon sa structural configuration, maaari itong gamitin para sa media suction, discharge o pinagsamang suction at discharge conveying.

Maginhawang Flange Connection:
Ang mga flange ay maaaring i-configure ayon sa mga karaniwang pamantayan tulad ng GB, DIN, ANSI, JIS, ASME at mga guhit ng customer.

Opsyonal na Mga Solusyon na Lumalaban sa Pagsuot:
Para sa nakasasakit na media tulad ng slurry, mineral slurry, buhangin at graba, ang angkop na panloob na goma at mga istrukturang pampalakas ay maaaring mapili ayon sa mga kondisyon ng pagsusuot.

Flexible na Koneksyon:
Ang mga goma na hose ay nagbibigay ng ilang partikular na kakayahang umangkop sa baluktot at displacement, na angkop para sa vibration ng kagamitan, pipeline displacement at mga kondisyon ng paglihis ng pag-install.

Na-customize Ayon sa Mga Kundisyon sa Paggawa:
Available ang OEM at hindi karaniwang pagpapasadya batay sa diameter, haba, presyon, presyon ng vacuum, temperatura, materyal na goma, mga detalye ng flange at kulay.

Teknikal na Pagtutukoy

Ang mga sumusunod na parameter ay pinagsama-sama mula sa umiiral na impormasyon ng produkto. Dahil ang iba't ibang diameters, istruktura, haba at kundisyon ng pagpapatakbo ay maaaring makaapekto sa panghuling pagganap, ang mga kumpirmadong teknikal na parameter/drawing ang mananaig para sa pormal na pagbili.

Tala sa Pagkumpirma ng Pagtutukoy:
Ang orihinal na impormasyon ng produkto ay naglalaman ng dalawang magkakaibang paglalarawan ng hanay ng diameter: "DN100–DN1000" at "DN100–DN2000", habang ang kasalukuyang talahanayan ng parameter ay naglilista ng hanggang DN500. Upang maiwasan ang hindi pare-parehong impormasyon sa website, inirerekumenda na kumpirmahin ang huling malaking diameter na hanay ng supply ayon sa aktwal na mga kakayahan sa produksyon at supply bago i-publish.

Mga Sitwasyon ng Application

Pagmimina

Ginagamit para sa paghahatid ng mineral slurry, tailings at slurry na naglalaman ng mga particle.

Para sa mataas na nakasasakit na media, ang panloob na materyal ng goma at istraktura ng reinforcement ay dapat piliin ayon sa laki ng butil, konsentrasyon, rate ng daloy at presyon.

Dredging

Angkop para sa mga dredging vessel, slurry pump, mud discharge pipeline at ilang underwater conveying system.

Maaaring gamitin para sa pagsipsip at paglabas ng slurry, putik, buhangin at iba pang mga materyales.

Mga Port at Terminal

Ginagamit sa mga liquid o material conveying system na nangangailangan ng malaking diameter na kapasidad at flexible na koneksyon.

Maaaring i-configure ang mga detalye ng flange ayon sa mga kinakailangan sa koneksyon sa site.

Buhangin at Gravel

Angkop para sa paghahatid ng buhangin, graba, pinaghalong tubig-buhangin, mortar at iba pang mga materyales na naglalaman ng butil.

Maaaring piliin ang mga istrukturang lumalaban sa pagsusuot ayon sa aktwal na mga kondisyon ng abrasion.

Industriya ng Bakal

Maaaring gamitin para sa pang-industriyang tubig, slurry, mineral slurry at ilang pang-industriyang media na transportasyon.

Angkop din para sa nababaluktot na mga koneksyon sa pipeline sa pagitan ng malalaking kagamitan.

Konstruksyon at Engineering

Ayon sa antas ng presyon, daluyan at istrukturang pagsasaayos, maaari itong ilapat sa mga kagamitan sa konstruksyon at mga proyekto sa engineering para sa likido o materyal na transportasyon.

Paglipat ng Materyal na Pang-industriya

Angkop para sa mga pang-industriyang conveying system tulad ng enerhiya, water treatment at engineering equipment.

Available ang mga customized na solusyon ayon sa media at aktwal na mga kondisyon ng operating.

Gabay sa Pagpili at Kumpirmasyon sa Pagbili

Kapag bumibili ng Large Diameter Suction at Discharge Flanged Rubber Hose, hindi inirerekomenda na mag-quote lamang batay sa panloob na diameter.

Para sa mga suction at discharge hose, vacuum pressure, medium abrasion, temperatura at mga kinakailangan sa koneksyon ng flange ay makakaapekto sa panghuling configuration ng istraktura at pagganap ng serbisyo.

• Kumpirmahin muna ang conveying medium:
Tubig, tubig-dagat, slurry, mineral slurry, tailing, buhangin, graba o iba pang pang-industriyang media.

• Kumpirmahin ang mga kondisyon sa pagtatrabaho:
Daloy ng daloy, working pressure, working vacuum pressure, medium temperature, medium concentration at particle size.

• Kumpirmahin ang mga kinakailangan sa pag-install:
Inner diameter, haba, bending/displacement requirements, flange standard, flange dimensions at sealing surface type.

• Para sa mga high-abrasion application tulad ng mineral slurry, tailings at buhangin/graba:
Dapat kumpirmahin ang wear-resistant na panloob na solusyon sa goma.

• Para sa suction o vacuum conveying application:
Dapat tukuyin ang antas ng presyon ng vacuum, at kung kinakailangan ang isang spiral steel wire framework ay dapat kumpirmahin.

• Para sa hindi karaniwang mga proyekto:
Ang pagbibigay ng mga guhit, mga lumang sample ng hose o aktwal na mga sukat ng koneksyon ay inirerekomenda para sa teknikal na kumpirmasyon.

Mga Pag-iingat sa Pagpapatakbo

· Ang working pressure, vacuum pressure at temperatura ay hindi dapat lumampas sa pinapayagang hanay ng nakumpirmang modelo ng hose. Ang mga partikular na limitasyon ay sasailalim sa mga dokumento ng teknikal na kumpirmasyon ng produkto.

· Kapag naghahatid ng nakasasakit na media gaya ng buhangin at mineral slurry, ang angkop na istraktura ng panloob na goma ay dapat piliin ayon sa aktwal na mga kondisyon ng pagsusuot, at dapat na regular na inspeksyon ang katawan ng hose.

· Bago mag-install ng flange, suriin ang flange standard, bolt hole spacing, sealing surface at mga dimensyon ng koneksyon ng bolt para maiwasan ang sapilitang pag-align sa panahon ng pag-install.

· Para sa mga suction application, dapat kumpirmahin ang vacuum requirement at spiral steel wire reinforcement configuration. Kung mangyari ang abnormal na pagyupi, pagbagsak o pagpapapangit ng hose, itigil ang paggamit ng hose at suriin ang mga kondisyon ng pagpapatakbo.

· Sa panahon ng pag-install at transportasyon, iwasan ang hindi kinakailangang epekto, pagpisil o pagkaladkad sa mga dulo ng flange upang mabawasan ang pinsala sa mga bahagi ng koneksyon at katawan ng hose.

· Para sa espesyal na kemikal na media, high-temperature na media o hindi karaniwang kondisyon ng pagpapatakbo, magbigay ng impormasyon gaya ng katamtamang komposisyon at temperatura bago bumili. Dapat kumpirmahin ng mga teknikal na tauhan ang pagiging tugma ng materyal.

Pagpapanatili at Pamamahala sa Buhay ng Serbisyo

Ang aktwal na buhay ng serbisyo ng malalaking diameter na goma hoses ay nauugnay sa conveying medium, pressure, vacuum pressure, temperatura, baluktot, kondisyon ng pag-install at dalas ng paggamit.

Samakatuwid, ang pagpapanatili ay dapat tumuon sa:

Regular na Inspeksyon + Mga Rekord ng Kundisyon sa Pagpapatakbo + Napapanahong Pangangasiwa sa mga Abnormal na Kundisyon

· Regular na suriin kung ang panlabas na layer ng goma ay may mga bitak, abnormal na pagkasira, nakaumbok o iba pang nakikitang pinsala.

· Tingnan kung ang bahagi ng koneksyon ng flange ay may pagkaluwag, pagtagas, o abnormal na deformation.

· Suriin ang kondisyon ng hose sa panahon ng mga operasyon ng pagsipsip at paglabas, na binibigyang pansin ang abnormal na pagyupi, pagbagsak o pagpapapangit.

· Para sa nakasasakit na media gaya ng mineral slurry at buhangin/graba, itala ang mga kondisyon ng pagsusuot ayon sa aktwal na paggamit bilang sanggunian para sa pag-optimize ng pagpili sa hinaharap.

· Kapag wala sa serbisyo ang hose, iwasan ang pangmatagalang compression ng matutulis na bagay. Sa panahon ng paghawak at pag-iimbak, bawasan ang hindi kinakailangang baluktot at epekto.

· Kung mangyari ang abnormal na presyon, halatang pagtagas, pinsala sa istruktura o abnormal na koneksyon, ihinto ang paggamit ng hose at magsagawa ng teknikal na inspeksyon.

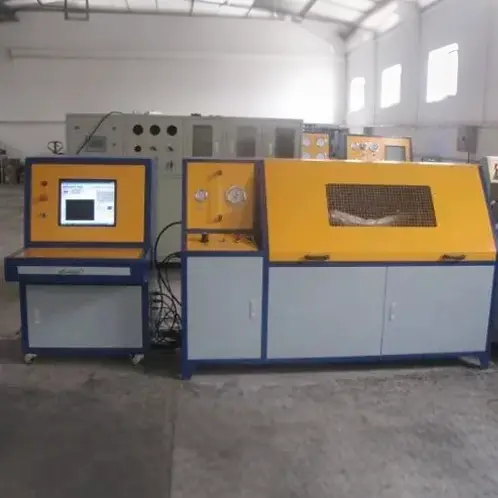

Quality Control at Delivery

Ayon sa umiiral na impormasyon ng produkto, ang mga natapos na produkto ay maaaring suriin ayon sa mga pagtutukoy ng produkto at mga kinakailangan ng customer, kabilang ang:

· Hitsura

· Inner diameter

· Palabas na diameter

· Haba

· Mga sukat ng flange

· Presyon

· Vacuum / Negatibong presyon

· Katigasan

· Pagganap ng goma

Kung ang mga customer ay may mga espesyal na kinakailangan sa pagsubok, ang mga item sa inspeksyon at mga pamantayan sa pagtanggap ay dapat kumpirmahin bago mag-order.

Para sa mga customized na produkto, mga detalye, mga kinakailangan sa flange, antas ng presyon, presyon ng vacuum, daluyan ng paghahatid at mga kinakailangan sa paghahatid ay maaaring makumpirma sa yugto ng teknikal na pagkumpirma.

FAQ

1. Anong mga detalye ang magagamit para sa Large Diameter Suction at Discharge Rubber Hose?

Ang kasalukuyang impormasyon ng parameter ay naglilista ng mga karaniwang panloob na diameter kabilang ang DN100, DN150, DN200, DN250, DN300, DN400 at DN500 mm. Ang mas malalaking sukat ay maaaring teknikal na makumpirma ayon sa mga kinakailangan ng proyekto.

2. Maaari bang i-install ang mga flanges sa hose?

Oo. Gumagamit ang produkto ng mga flange na koneksyon at maaaring gamitan ayon sa mga pamantayan ng GB, DIN, ANSI, JIS, ASME o mga guhit ng customer.

3. Maaari ba itong gamitin para sa transportasyon ng mineral slurry at tailings?

Oo. Ayon sa konsentrasyon ng slurry, laki ng butil, rate ng daloy, presyon at temperatura, maaaring mapili ang mga angkop na istrukturang lumalaban sa pagsusuot. Ang huling solusyon ay dapat kumpirmahin ayon sa aktwal na mga kondisyon ng operating.

4. Maaari ba itong gamitin para sa dredging projects?

Oo. Maaaring piliin ang hose ayon sa daluyan, presyon, mga kinakailangan sa vacuum at paraan ng pag-install ng dredging system.

5. Maaari ba itong ipasadya ayon sa mga guhit?

Oo. Ang mga customer ay maaaring magbigay ng mga guhit, sample o detalyadong teknikal na parameter para sa pagkumpirma ng hose body at flange structure.

6. Ano ang MOQ?

Ang MOQ ay depende sa uri ng produkto, detalye, haba at mga kinakailangan sa pagpapasadya.

Maaaring suportahan ng mga karaniwang produkto ang maliit na batch na pagbili. Ang tiyak na dami ay dapat kumpirmahin sa panahon ng panipi.

7. Maaari bang magbigay ng mga sample?

Ang ilang karaniwang produkto ay maaaring magbigay ng mga sample o sample na suporta. Ang sample na gastos at gastos sa transportasyon ay dapat kumpirmahin ayon sa partikular na produkto at sitwasyon ng order.

8. Ano ang oras ng paghahatid?

Karaniwang nangangailangan ng 7–20 araw ng trabaho ang mga karaniwang produkto.

Para sa mga customized na produkto, malalaking diameter na hose at mga espesyal na detalye, ang oras ng paghahatid ay dapat kumpirmahin ayon sa istraktura, dami at mga kinakailangan sa produksyon.

Ang isang malinaw na iskedyul ng paghahatid ay ibibigay bago mag-order.

9. Paano ginagarantiyahan ang kalidad para sa maramihang mga order?

Maaaring isagawa ang mga inspeksyon ng kalidad ayon sa mga detalye ng produkto at mga kinakailangan ng customer, kabilang ang hitsura, mga sukat, flange, presyon at pagsubok sa vacuum.

Dapat kumpirmahin ang mga espesyal na item sa inspeksyon bago bumili.
