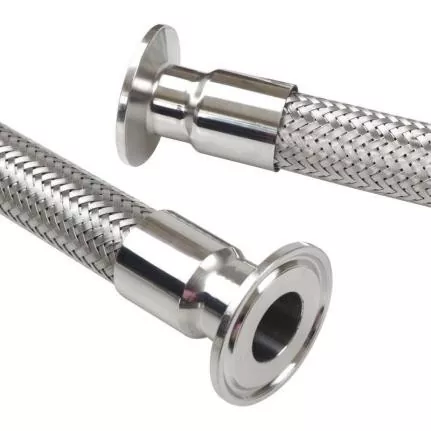

Steel Wire Braided Metal Hose

Ang JIDONGDA Steel Wire Braided Metal Hose ay partikular na idinisenyo para sa demanding fluid at gas transport system na nangangailangan ng vibration resistance, ang kakayahang tumanggap ng misalignment, at tibay sa ilalim ng matinding temperatura at mga kondisyon ng presyon. Hindi tulad ng karaniwang mga hose ng goma o matibay na piping, pinagsasama ng produktong ito ang flexibility ng corrugated metal tube na may pressure resistance na ibinigay ng wire braid. Nagbibigay-daan ito sa pagresolba ng mga karaniwang isyu sa industriya tulad ng mga kahirapan sa pag-install, pagkabigo na dulot ng vibration ng matibay na piping, at ang maikling buhay ng serbisyo ng mga tradisyunal na hose.

Ang mga produkto ay ganap na sumusunod sa mga internasyonal na pamantayan, kabilang ang GB/T 14525, ISO 10380, at EJMA. Salamat sa pinong proseso ng pagmamanupaktura at isang komprehensibong sistema ng kontrol sa kalidad, ang aming mga produkto ay nakakatugon sa mga pandaigdigang pamantayang pang-industriya at angkop para sa operasyon sa mga pinaka-mapanghamong kapaligiran.

Disenyo ng Produkto at Materyal na Kalamangan

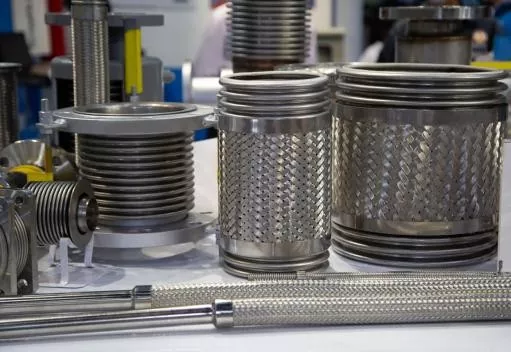

1. Inner Corrugated Layer

Binuo mula sa corrugated tubing (materyal: stainless steel grades 304, 316, o 316L), ang layer na ito ay nag-aalok ng mahusay na corrosion resistance at performance stability sa parehong mataas at mababang temperatura, habang tinitiyak ang walang harang na daloy ng medium nang walang panganib na mabara. Ang nababaluktot na corrugated na istraktura nito ay tumatanggap ng mga displacement sa iba't ibang mga eroplano (axial, lateral, at angular), na umaangkop sa mga deformation ng pipeline nang hindi nakompromiso ang kahusayan sa transportasyon.

2. Wire Braid Reinforcement Layer

Binubuo ng isang proteksiyon na layer ng single o double stainless steel wire braiding, na makabuluhang nagpapataas ng pressure resistance at structural integrity ng hose. Nililimitahan ng masikip na tirintas ang pagpapalawak ng panloob na hose sa ilalim ng mataas na presyon, pinoprotektahan laban sa panlabas na mekanikal na epekto, at pinapababa ang mga vibrations ng pipeline, sa gayon ay pinipigilan ang pagkasira ng hose at pagtagas ng media sa panahon ng matagal na operasyon.

Mga Pangunahing Katangian at Kalamangan ng Produkto

1. Pambihirang Thermal Resistance: Saklaw ng temperatura ng pagpapatakbo mula -196°C hanggang +600°C; may kakayahang mapagkakatiwalaang maghatid ng espesyal na media (hal., cryogenic LNG, mataas na temperatura na singaw, mainit na langis) sa ilalim ng matinding kundisyon ng pagpapatakbo.

2. High-Pressure Safety and Durability: Operating pressure range na 6 hanggang 250 bar na may 3:1 burst safety factor; lumalaban sa biglaang pagtaas ng presyon, inaalis ang panganib ng pagkalagot ng pipeline.

3. Mabisang Vibration Dampening at Equipment Protection: Sumisipsip ng tuluy-tuloy na vibrations mula sa mga pump, compressor, at iba pang kagamitan; binabawasan ang stress sa sistema ng tubo; pinoprotektahan ang mga pantulong na kagamitan at pinapalawak ang kabuuang buhay ng serbisyo ng system.

4. Awtomatikong kompensasyon para sa thermal expansion at contraction: Awtomatikong binabayaran ang mga displacement na dulot ng mga pagbabago sa temperatura, pinapawi ang stress ng pipeline, at pinipigilan ang pag-crack o joint leakage.

5. Kaagnasan at lumalaban sa pagtanda: Ginawa mula sa hindi kinakalawang na asero na may paggamot sa pag-aatsara at pagpapatahimik; lumalaban sa mga acid, alkalis, at salts, na ginagawang angkop ang mga produkto para sa paggamit sa mga agresibong kapaligiran ng mga industriya ng kemikal at parmasyutiko.

6. Kakayahang umangkop sa pag-install at pasadyang pag-order: Sinusuportahan ang iba't ibang mga pamamaraan ng pang-industriya na koneksyon (flanged, sinulid, welded, mabilis na kumonekta); nagbibigay-daan para sa pagpapasadya ng haba ng hose, bilang ng mga layer ng tirintas, at disenyo ng pagpupulong upang matugunan ang mga partikular na kinakailangan ng proyekto.

Mahigpit na Quality Control System

1. Simulated Service Condition Testing

Ang mga komprehensibong pagsubok (kabilang ang internal pressure exposure, tuloy-tuloy na vibration simulation, axial displacement, paulit-ulit na pagbaluktot, at thermal expansion/contraction simulation) ay ginagaya ang real-world, pangmatagalang mga kondisyon sa pagpapatakbo ng industriya.

2. Mga Key Control Parameter

Sinusubaybayan ng mga propesyonal na inhinyero ang katatagan ng corrugated section, braid integrity, weld quality, leak-tightness, at fitting attachment reliability sa bawat yugto ng produksyon, na tinitiyak na walang mga sira na produkto ang makakarating sa customer.

3. Espesyal na Pagsusuri sa Dynamic na Pagganap

Impulse testing: Ginagaya ang pagbabagu-bago ng pressure at pinagsama-samang mga mechanical stress para ma-verify ang structural stability, fatigue strength, at durability.

Pagsubok ng lakas ng pagkakabit: Pagsubok ng tensile at load ng mga welds at connection assemblies para matiyak ang secure na pagkakabit, leak-tightness, at mataas na antas ng kaligtasan sa istruktura.

Mga Pangunahing Lugar ng Aplikasyon

1. Sektor ng Enerhiya: Mga kagamitan sa pagbuo ng kuryente, mga sistema ng transportasyon ng singaw, kagamitan sa LNG, at mga proyekto sa imprastraktura ng enerhiya.

2. Industriya ng Kemikal: Mga halaman sa paggawa ng kemikal, transportasyon ng corrosive media (mga acid, alkalis), at mga sistema ng tubo ng halaman ng kemikal.

3. HVAC Systems: Mga kagamitan sa pagpainit, bentilasyon, at air conditioning; pang-industriya boiler; at mga sistema ng bentilasyon at pag-init ng gusali.

4. Precision Manufacturing: Pagproseso ng pagkain, pharmaceutical manufacturing, at fluid transport sa precision equipment.

5. Mechanical Equipment: Mga koneksyon sa pump at compressor, hydraulic system, at pipe ng kagamitang pang-industriya.

Mga Halimbawa ng Industrial Application

Halimbawa 1: Pag-upgrade ng pipeline ng cooling system sa isang semiconductor manufacturing plant

Ang isang malaking pasilidad sa pagmamanupaktura ng semiconductor wafer ay nahaharap sa mga isyu sa maagang pagkasira at pag-crack ng mga karaniwang PVC cooling hose na dulot ng mataas na temperatura at panginginig ng boses ng kagamitan. Pagkatapos palitan ang mga ito ng JIDONGDA DN85 304 stainless steel wire-braided metal hoses, ang system ay maaaring tumanggap ng thermal expansion/contraction shifts na ±30 mm; epektibong hinihigop ng mga hose ang vibration ng kagamitan at ganap na nalutas ang mga isyu na may kaugnayan sa pagtagas ng tubig at pagkasira ng materyal. Ang kagamitan ay patuloy na nagpapatakbo sa loob ng 27 buwan nang walang pagtagas o pagkasira ng istruktura, na makabuluhang nagpapahusay sa katatagan ng proseso ng produksyon.

Halimbawa 2: Proyekto sa transportasyon ng singaw na may mataas na temperatura sa isang planta ng kemikal

Isang planta ng kemikal sa Southeast China ang nagpapatakbo ng mga steam pipeline sa 280°C na napapailalim sa madalas na thermal expansion at contraction cycle. Ang mga tradisyunal na matibay na tubo ay madaling kapitan ng stress crack, habang ang mga karaniwang hose ay walang sapat na panlaban sa mataas na temperatura at presyon. Ginamit ng proyekto ang custom-made na JIDONGDA double-layer wire-braided metal hoses. Dahil sa kanilang mataas na paglaban sa init at kakayahang magbayad para sa displacement, ang mga hose ay umaandar nang walang tagas sa loob ng isang taon, na makabuluhang binabawasan ang dalas ng pagpapanatili at nagpapababa ng mga gastos sa pagpapatakbo.

Mga teknikal na pagtutukoy

Mga Madalas Itanong

Q1: Anong mga hindi kinakalawang na asero na grado ang ginagamit para sa JIDONGDA metal hoses, at paano ko pipiliin ang tama?

A: Nag-aalok kami ng tatlong karaniwang materyales: 304, 316, at 316L. Nag-aalok ang Grade 304 ng pinakamainam na balanse ng gastos at pagganap, na ginagawa itong angkop para sa mga pangkalahatang pang-industriya na aplikasyon (tubig, gas); grade 316 ay nagbibigay ng superior corrosion resistance sa acidic at alkaline na kapaligiran, na ginagawa itong perpekto para sa industriya ng kemikal at mga aplikasyon sa dagat; ang grade 316L ay isang ultra-low carbon na materyal na idinisenyo para gamitin sa mga lubhang agresibong kapaligiran at sa napakataas na temperatura. Ang paggawa gamit ang iba pang mga materyales ay magagamit kapag hiniling.

T2: Maaari bang gamitin ang JIDONGDA Steel Wire Braided Metal Hoses para maghatid ng mataas na temperatura ng singaw sa mga pinalawig na panahon?

A: Oo, kaya nila. Ang produktong ito ay na-optimize para sa mataas na temperatura na operasyon at angkop para sa pagdadala ng singaw at mataas na temperatura na media sa loob ng hanay ng temperatura na -196°C hanggang +600°C. Tinitiyak ng double-layer steel wire braid ang katatagan sa ilalim ng mataas na presyon, habang pinipigilan ng precision welding ang pagtulo ng singaw; ang produkto ay malawakang ginagamit sa mga pang-industriyang boiler at power plant steam system, na tinitiyak ang maaasahan at matibay na pagganap.

Q3: Nag-aalok ba ang JIDONGDA ng custom na pagmamanupaktura para sa mga metal hose?

A: Oo, nag-aalok kami ng buong hanay ng pasadyang disenyo at mga serbisyo sa pagmamanupaktura. Ang haba ng hose, bilang ng mga layer ng braid, mga uri ng end fitting, at disenyo ng produkto ay maaaring iayon lahat sa mga partikular na layout ng piping, gayundin sa mga kinakailangan sa pressure, temperatura, at media. Gamit ang aming sariling mga pasilidad sa produksyon at isang pangkat ng mga kwalipikadong inhinyero, nagbibigay kami ng mga komprehensibong solusyon na idinisenyo upang matugunan ang lahat ng mga kinakailangan sa pag-install at pagpapatakbo para sa isang malawak na hanay ng mga kumplikadong proyektong pang-industriya.
