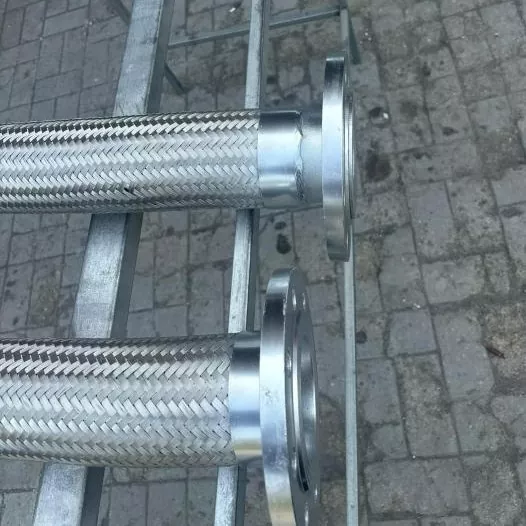

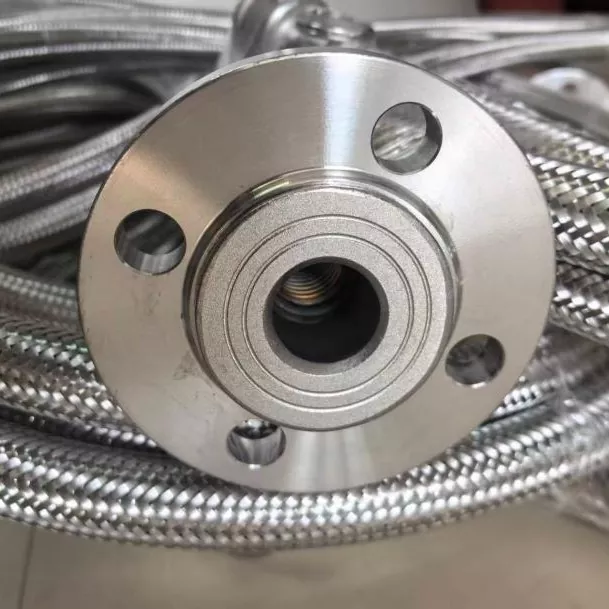

Corrugated Flexible Metal Hose

Ang JIDONGDA Corrugated Flexible Metal Hose series ay itinayo sa paligid ng isang manipis na pader na hindi kinakalawang na asero na bellow. Ang natatanging corrugated na istraktura nito ay nagbibigay ng flexibility sa parehong axial at lateral na direksyon habang pinapanatili ang mga likas na bentahe ng metal: paglaban sa mataas na temperatura, presyon, at kaagnasan. Higit pa sa paghahatid lamang ng gumaganang medium, ang pangunahing halaga ng produkto ay nakasalalay sa kakayahang magbayad para sa pagpapalawak ng thermal, ihiwalay ang mga mekanikal na panginginig ng boses, at iwasto ang mga maling pagkakahanay sa pag-install. Ito ay nagsisilbing mahalagang bahagi ng kaligtasan, na nagbibigay-daan sa mga nababaluktot na koneksyon sa loob ng matibay na mga sistema ng tubo sa industriya at idinisenyo para sa tuluy-tuloy, mabigat na operasyon.

Mga Tampok ng Disenyo ng Produkto

Gumagamit ang JIDONGDA ng walang putol na teknolohiya sa pagbuo na nagsisiguro ng katatagan ng istruktura at higit na higpit ng pagtagas. Ang core assembly ay binubuo ng apat na layer, na may mga opsyon para sa customized na reinforcement:

1. Corrugated Element

Ginawa mula sa isang sheet ng hindi kinakalawang na asero (grade 304 o 316L), inaalis nito ang mga panganib na nauugnay sa mga welded seams at makabuluhang pinahuhusay ang flexibility at compatibility ng hose sa iba't ibang media.

2. Reinforcement Layer (Metal Braid)

Isang panlabas na wire mesh sheath (stainless steel) na epektibong nililimitahan ang pagpahaba, namamahagi ng mga pressure load, at nagpapataas ng pangkalahatang pressure resistance.

3. End Connection System

Sinusuportahan ang iba't ibang uri ng koneksyon—flanged, sinulid, compression fitting, at welded joints—na nagbibigay-daan sa pagsasama sa malawak na hanay ng mga piping system.

4. Opsyonal na Proteksiyon na Layer

Ang mga espesyal na opsyon sa pagpapalakas ng proteksyon ay magagamit para sa hinihingi na mga kondisyon sa pagpapatakbo (hal., mga kapaligiran sa dagat, paghawak ng mga agresibong substance, o mga application na may mataas na temperatura).

Mga Pangunahing Lugar ng Aplikasyon

Ang Corrugated Flexible Metal Hose ay umaangkop sa iba't ibang mga pang-industriyang piping scenario, na nag-aalok ng mataas na versatility at pagiging praktikal:

1. Industrial piping vibration compensation system: Sumisipsip ng thermal expansion at contraction habang pinapababa ang vibration ng kagamitan habang tumatakbo;

2. Industriya ng petrochemical: Angkop para sa pagdadala ng kinakaing unti-unting media at pagbibigay ng nababaluktot na koneksyon sa proseso ng piping;

3. Power generation system: Ginagamit upang bawasan at bawiin ang vibration sa mga boiler, heat exchanger, at cooling circulation piping;

4. Marine engineering: Inihihiwalay ang vibration sa shipboard piping at lumalaban sa corrosion mula sa salt spray sa marine environment;

5. Kagamitang metalurhiko na may mataas na temperatura: Angkop para sa mga furnace na may mataas na temperatura at mga koneksyon sa piping na napapailalim sa salit-salit na mataas at mababang temperatura;

6. Pagbuo ng mga HVAC system: Nagbibigay ng mga flexible na koneksyon sa mga HVAC system, na binabawasan ang pag-vibrate ng piping at ingay.

Mga Halimbawa ng Praktikal na Aplikasyon

Halimbawa 1: Mataas na temperatura na proseso ng piping project sa isang coastal oil refinery

Ang isang coastal oil refinery ay nahaharap sa mga isyu sa madalas na thermal displacement at flange connection na tumutulo sa mataas na temperatura na oil at gas piping na dulot ng matagal na pagbabagu-bago ng temperatura. Gumagamit ang proyekto ng isang JIDONGDA 316L stainless steel corrugated flexible metal hose, na epektibong nagbabayad para sa thermal deformation at lumalaban sa sulfide corrosion. Ang sistema ay patuloy na nagpapatakbo sa loob ng limang taon nang walang pagtagas, na makabuluhang binabawasan ang dalas ng mga pagsasara ng pagpapanatili at pagpapahusay sa katatagan ng linya ng produksyon.

Halimbawa 2: Piping upgrade project para sa isang malaking container ship

Ang pangunahing engine cooling piping sa isang ocean-going vessel ay dumanas ng pag-crack ng dingding at nabawasan ang buhay ng serbisyo dahil sa patuloy na panginginig ng boses. Upang matugunan ang isyung ito, na-install ang custom-made JIDONGDA corrugated hose—na nagtatampok ng double-layer braiding at isang marine-grade anti-corrosion coating. Ang solusyon na ito ay epektibong inalis ang piping resonance at siniguro ang corrosion resistance laban sa marine salt spray, na nagpapahaba ng buhay ng serbisyo ng piping mula tatlong taon hanggang sa mahigit sampung taon.

Mga Pangunahing Tampok ng Produkto

1. Highly flexible corrugated na disenyo na may mahusay na axial at lateral deformation na mga kakayahan, na angkop para sa mapaghamong mga kondisyon sa pag-install;

2. Pambihirang thermal resistance, may kakayahang makatiis ng matinding cyclic thermal load;

3. Mataas na paglaban sa kaagnasan, tugma sa transportasyon ng karamihan sa pang-industriyang media;

4. Mabisang vibration damping at displacement compensation, binabawasan ang stress sa loob ng piping system;

5. Matatag at matibay na konstruksyon, na idinisenyo para sa pangmatagalang tuluy-tuloy na operasyon sa mga kapaligirang pang-industriya;

6. Maaasahang sealing ng koneksyon, makabuluhang binabawasan ang panganib ng pagtagas ng pipeline.

Mga Opsyon sa Custom na Configuration

Naaangkop sa mga partikular na kundisyon sa pagpapatakbo: all-316L stainless steel construction, double-layer reinforced braiding, anti-static na disenyo, thermal insulation jacket, iba't ibang uri ng koneksyon, marine-grade anti-corrosion coating, mga ultra-high temperature na bersyon (higit sa 600°C), at vacuum-reinforced na mga disenyo.

Mga pangunahing bentahe ng produkto

1. All-metal flexible na koneksyon, na nag-aalok ng mas mataas na pagiging maaasahan kaysa sa tradisyonal na mga hose ng goma at inaalis ang mga isyu na nauugnay sa pagtanda o pagkabigo;

2. Pinagsamang displacement compensation at vibration dampening capabilities, adaptable sa mga kumplikadong kondisyon ng piping;

3. Lumalaban sa matinding temperatura at presyon; angkop para sa isang malawak na hanay ng mga aplikasyon;

4. Sumusunod sa mga pangunahing pamantayang pang-industriya at pangkalahatang naaangkop sa iba't ibang industriya;

5. Mataas na safety factor na disenyo na tumitiyak sa matatag na operasyon at kontroladong panganib;

6. Malawakang ginagamit sa buong mundo sa iba't ibang mga senaryo na may napatunayang track record sa mga pang-industriyang aplikasyon.

Mga Madalas Itanong

Q1: Paano ako pipili sa pagitan ng 304 at 316L corrugated flexible metal hose? Ano ang pagkakaiba?

Ang Grade 316L ay naglalaman ng molibdenum, na nagbibigay ng pinahusay na pagtutol sa mga chloride ions, acids, alkalis, at sulfides; ito ay partikular na idinisenyo para sa lubhang kinakaing unti-unti na mga kapaligiran, tulad ng mga marine/coastal setting o mga planta sa pagpoproseso ng kemikal. Ang JIDONGDA ay maaaring magbigay ng tumpak na mga rekomendasyon sa pagpili ng materyal batay sa partikular na operating environment, temperatura, at mga kondisyon ng serbisyo.

Q2: Maaari bang makayanan ng produkto ang mataas na temperatura at mataas na presyon nang sabay-sabay?

A: Oo, ito ay dinisenyo upang gumana sa ilalim ng sabay-sabay na mataas na temperatura at mataas na presyon na mga kondisyon; gayunpaman, mangyaring tandaan na ang pinapahintulutang presyon ng pagtatrabaho ng materyal ay bumababa habang tumataas ang temperatura. Samakatuwid, ang mga parameter ng pagpapatakbo ay dapat isaayos (derated) alinsunod sa mga pamantayan kapag ginamit sa mga kapaligirang may mataas na temperatura. Para sa ultra-high-temperature (sa itaas 600°C) at high-pressure na mga kondisyon, inirerekomenda namin ang paggamit ng espesyal na bersyon ng ultra-high-temperatura ng JIDONGDA upang matiyak ang pangmatagalang kaligtasan sa pagpapatakbo.

Q3: Ano ang buhay ng serbisyo ng produkto, at aling mga elemento ang nangangailangan ng regular na inspeksyon?

A: Ang buhay ng serbisyo ay nakasalalay sa mga kondisyon ng pagpapatakbo; Kapag ginamit sa karaniwang mga sistema ng pag-init, ang produkto ay may buhay ng serbisyo na 10-15 taon; gayunpaman, para sa mga pipeline na konektado sa kagamitan na bumubuo ng mataas na dalas ng panginginig ng boses, inirerekumenda ang pagpapalit tuwing 3-5 taon at taunang inspeksyon. Sa panahon ng mga naka-iskedyul na inspeksyon, ang partikular na atensyon ay dapat bayaran sa mga isyu tulad ng pagsuot ng tirintas, pagpapapangit ng katawan ng hose, kaagnasan sa mga punto ng koneksyon, at pagtagas ng likido; kinakailangan ang agarang pagpapalit kung may nakitang pinsala.
