JIDONGDAnagbibigay ng mgaDouble Sphere Rubber Expansion Jointpara sa mga pang-industriyang pipeline system na nangangailangan ng maaasahang paghihiwalay ng vibration, kompensasyon sa paggalaw, at flexibility ng koneksyon. Dinisenyo na may double-sphere na rubber body, reinforced fabric layers, at stainless steel mesh protection, ang flexible component na ito ay angkop para sa demanding piping applications na kinasasangkutan ng mga pump, compressor, water system, air, oil, mild chemicals, at iba pang industrial fluid.
Ang double-sphere expansion joint ay idinisenyo upang sumipsip ng paggalaw ng pipeline habang tumutulong na mabawasan ang vibration at stress na inililipat mula sa konektadong kagamitan papunta sa piping system. Kung ikukumpara sa isang solong-sphere na istraktura, ang two-sphere geometry nito ay nagbibigay ng karagdagang flexibility at pagsipsip ng paggalaw. Nag-aalok ang JIDONGDA ng reinforced rubber expansion joints gamit ang mga materyales gaya ng EPDM, NBR, at Neoprene, na may multi-layer fabric reinforcement at external stainless steel mesh layer. Depende sa disenyo, maaaring saklawin ng mga available na detalye ang DN32–DN600, PN10/PN16/PN25 na mga klase ng presyon, at mga saklaw ng temperatura mula -20°C hanggang +120°C, na may mga espesyal na compound na magagamit para sa mas mataas na temperatura.
Talaan ng mga Nilalaman
- Ano ang Double Sphere Rubber Expansion Joint?
- Bakit Ito Mahalaga sa Industrial Piping Systems?
- Paano Binubuo ang Pinagsanib?
- Ano ang Mga Pangunahing Kalamangan sa Pagganap?
- Anong mga Teknikal na Pagtutukoy ang Dapat Suriin ng Mga Mamimili?
- Saan Ito Magagamit?
- Paano Dapat Piliin ng Mga Mamimili ang Tamang Modelo?
- Ano ang Dapat Isaalang-alang sa Pag-install?
- Mga Madalas Itanong
- Paano Ka Makakahiling ng Na-customize na Solusyon?

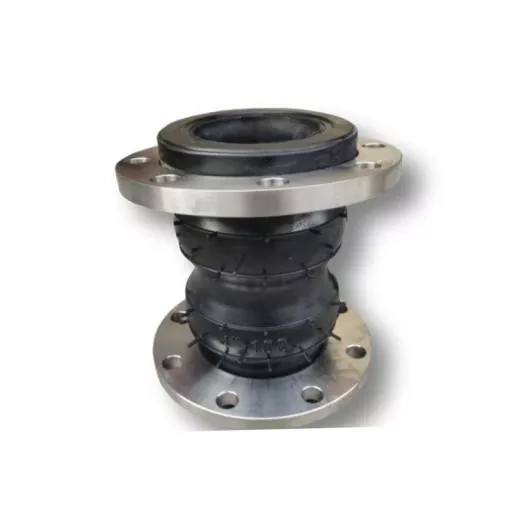

Ano ang Double Sphere Rubber Expansion Joint?
Ang double sphere rubber expansion joint ay isang flexible pipeline connection component na binubuo ng dalawang spherical rubber sections. Ang pangunahing layunin nito ay upang mapaunlakan ang paggalaw at bawasan ang paghahatid ng panginginig ng boses sa pagitan ng kagamitan at konektadong piping.
Hindi tulad ng mga matibay na koneksyon sa tubo, ang nababaluktot na istraktura ng goma ay maaaring tumugon sa axial, lateral, at angular na paggalaw. Ginagawa nitong partikular na kapaki-pakinabang ang joint sa paligid ng rotating o reciprocating equipment kung saan ang vibration at pressure fluctuation ay maaaring maglagay ng karagdagang stress sa pipelines.
Ang double-sphere configuration ay lalong kapaki-pakinabang kapag ang isang piping system ay nangangailangan ng higit na flexibility at vibration absorption kaysa sa isang conventional single-sphere connector na maaaring ibigay. Ang spherical geometry ay namamahagi ng paggalaw sa pamamagitan ng nababaluktot na katawan ng goma sa halip na ituon ang lahat ng paggalaw sa isang matibay na punto ng koneksyon.
Para sa mga mamimili na naghahambing ng mga joint expansion ng goma, dapat suriin ang double-sphere na disenyo ayon sa operating pressure, temperatura, media, mga kinakailangan sa paggalaw, flange configuration, at mga kondisyon ng pag-install.
Bakit Ito Mahalaga sa Industrial Piping Systems?
Ang mga pipeline ng industriya ay bihirang nakalantad sa ganap na static na mga kondisyon. Ang mga pump ay nagsisimula at humihinto, ang mga compressor ay gumagawa ng mekanikal na panginginig ng boses, ang mga likido ay lumilikha ng pagbabagu-bago ng presyon, at ang mga pagbabago sa temperatura ay nagiging sanhi ng mga konektadong bahagi upang lumawak o kumukuha.
Kung walang sapat na kakayahang umangkop, ang mga dinamikong puwersa na ito ay maaaring direktang ilipat sa mga tubo, flanges, balbula, bomba, at iba pang kagamitan. Sa paglipas ng panahon, ang paulit-ulit na pag-load ay maaaring mag-ambag sa pagkapagod, stress sa koneksyon, pagtagas, o napaaga na pagkasira ng bahagi.
Ang isang nababaluktot na expansion joint ay nakakatulong na ihiwalay ang mga epektong ito. Ang katawan ng goma nito ay nagbibigay ng isang kinokontrol na zone ng paggalaw sa pagitan ng matibay na mga seksyon ng piping, habang ang mga reinforcement layer ay sumusuporta sa istraktura sa ilalim ng mga operating load.
- Sumisipsip ng vibration na nabuo ng kagamitan.
- Binabayaran ang paggalaw ng pipeline.
- Tumutulong na bawasan ang konsentrasyon ng stress sa paligid ng mga koneksyon.
- Tumatanggap ng mga thermal na paggalaw at pagpapahintulot sa pag-install.
- Sinusuportahan ang mas matatag na operasyon ng mga dynamic na piping system.
- Tumutulong na protektahan ang mga konektadong kagamitan mula sa labis na paghahatid ng vibration.
Paano Binubuo ang Pinagsanib?
Ang pagganap ng isang flexible expansion joint ay lubos na nakadepende sa geometry nito, rubber compound, reinforcement structure, at disenyo ng koneksyon. Pinagsasama ng isang tipikal na reinforced double-sphere configuration ang ilang functional na layer.
Double-Sphere Rubber Body
Ang two-sphere geometry ay lumilikha ng isang flexible working section na may kakayahang pangasiwaan ang paggalaw sa maraming direksyon. Pinapayagan din ng hubog na istraktura ang pagpapapangit nang hindi umaasa sa isang ganap na matibay na koneksyon.
Multi-Layer Fabric Reinforcement
Ang pampalakas ng tela ay isinasama sa katawan ng goma upang mapabuti ang paglaban sa presyon at tibay ng pagkapagod. Ang istraktura ng reinforcement ay pinili ayon sa kinakailangang klase ng presyon at mga kondisyon ng aplikasyon.
Hindi kinakalawang na Steel Mesh Proteksyon
Ang isang panlabas na hindi kinakalawang na bakal na mesh layer ay maaaring magbigay ng karagdagang mekanikal na proteksyon at suporta sa istruktura. Ito ay partikular na mahalaga sa mga kapaligiran kung saan ang expansion joint ay nakalantad sa mga dynamic na load at paulit-ulit na vibration.
Flanged na Koneksyon
Ang mga flanged na dulo ay nagbibigay ng praktikal na paraan ng pagkonekta sa nababaluktot na joint sa umiiral na piping. Ang mga tamang sukat ng flange, mga pattern ng bolt, pagpili ng gasket, at pagkakahanay ay mahalaga para sa pagpapanatili ng pagganap ng sealing.
Ano ang Mga Pangunahing Kalamangan sa Pagganap?
Ang halaga ng isang double-sphere rubber expansion joint ay lumalampas sa simpleng flexibility ng pipeline. Ang pagtatayo nito ay tumutugon sa ilang karaniwang mga hamon na nakatagpo sa mga sistema ng pang-industriya na tubo.
| Tampok ng Pagganap | Benepisyo sa Engineering | Karaniwang Kinakailangan |
|---|---|---|
| Double-sphere geometry | Nagbibigay ng mas mataas na flexibility at pagsipsip ng paggalaw | Mga dynamic na sistema ng tubo |
| Pagpapatibay ng tela | Nagpapabuti ng paglaban sa presyon at tibay ng pagkapagod | May pressure na mga pipeline |
| Hindi kinakalawang na asero mesh | Nagbibigay ng karagdagang mekanikal na proteksyon | Mga kapaligiran na may mataas na vibration |
| Kakayahang umangkop ng goma | Binabawasan ang paghahatid ng vibration | Mga bomba at compressor |
| Flanged na koneksyon | Sinusuportahan ang matatag na pag-install at sealing | Mga network ng tubo sa industriya |
| Mga custom na compound ng goma | Nagbibigay-daan sa pagbagay sa iba't ibang media at temperatura | Mga dalubhasang aplikasyon |
Ang mga katangiang ito ay ginagawang angkop ang produkto para sa mga aplikasyon kung saan ang isang kumbensyonal na matibay na konektor ay maaaring hindi magbigay ng sapat na kakayahang umangkop o paghihiwalay ng vibration.
Anong mga Teknikal na Pagtutukoy ang Dapat Suriin ng Mga Mamimili?
Ang pagpili ng isang nababaluktot na joint ay dapat magsimula sa aktwal na mga kondisyon ng pagpapatakbo sa halip na pagpili lamang ng isang nominal na diameter ng tubo. Ang mga sumusunod na detalye ay partikular na mahalaga kapag sinusuri ang isang double-sphere na disenyo.
| Pagtutukoy | Available / Karaniwang Saklaw |
|---|---|
| Istruktura | Double sphere rubber body + fabric reinforcement + stainless steel mesh |
| Mga Materyales na Goma | EPDM, NBR, Neoprene, mga pasadyang compound |
| Pagpapatibay | Multi-layer na tela at hindi kinakalawang na asero wire mesh |
| Presyon sa Paggawa | PN10 / PN16 / PN25, depende sa istraktura |
| Saklaw ng Temperatura | -20°C hanggang +120°C; mga espesyal na compound hanggang sa +150°C |
| Paggalaw | Axial, lateral, at angular compensation |
| Nominal na Sukat | DN32–DN600; mas malalaking sukat na magagamit sa pamamagitan ng pagpapasadya |
| Koneksyon | Flanged o custom-engineered na mga kabit |
| Katugmang Media | Tubig, hangin, langis, banayad na kemikal, at mga likidong pang-industriya |
Ang aktwal na pagpili ay dapat palaging nakabatay sa kumpletong disenyo ng system. Dapat kumpirmahin ang presyon, temperatura, komposisyon ng likido, amplitude ng paggalaw, mga sukat ng flange, at kapaligiran sa pag-install bago ang paggawa.
Saan Ito Magagamit?
Ang isang double-sphere na nababaluktot na koneksyon ay partikular na nauugnay sa mga piping system kung saan ang vibration, paggalaw, o mekanikal na stress ay hindi maaaring ganap na maalis.
Mga Pump at Compressor System
Ang mga bomba at compressor ay karaniwang pinagmumulan ng mekanikal na panginginig ng boses. Makakatulong ang pag-install ng flexible joint malapit sa equipment na limitahan ang paglipat ng vibration sa konektadong pipeline.
Tubig at Fluid Piping
Ang water treatment, industrial water circulation, at pangkalahatang fluid na sistema ng transportasyon ay maaaring gumamit ng rubber expansion joints upang mapaunlakan ang paggalaw habang pinapanatili ang mga flexible na koneksyon.
Mga Linya ng Prosesong Pang-industriya
Ang mga system na nagdadala ng mga katugmang langis, hangin, banayad na kemikal, at iba pang pang-industriya na likido ay maaaring gumamit ng iba't ibang mga compound ng goma ayon sa kinakailangang resistensya ng media.
Mga Complex Pipeline Layout
Kung saan ang maramihang mga seksyon ng tubo, mga koneksyon sa kagamitan, at mga pagpapaubaya sa istruktura ay lumilikha ng mga hamon sa pagkakahanay, ang isang maayos na napiling flexible joint ay maaaring magbigay ng karagdagang kapasidad sa paggalaw.
Paano Dapat Piliin ng Mga Mamimili ang Tamang Modelo?
Ang mga koponan sa pagkuha ay dapat magbigay ng detalyadong impormasyon sa pagpapatakbo kapag humihiling ng isang panipi. Nagbibigay-daan ito sa manufacturer na itugma ang rubber compound, reinforcement, laki, pressure rating, at configuration ng koneksyon sa aktwal na application.
- Kumpirmahin ang diameter ng pipe:Tukuyin ang kinakailangang DN o nominal na laki ng tubo.
- Suriin ang operating pressure:Pumili ng klase ng presyon na angkop para sa normal at lumilipas na mga kondisyon ng pagpapatakbo.
- Kilalanin ang operating temperatura:Isaalang-alang ang parehong normal na temperatura at potensyal na peak temperature.
- Tukuyin ang medium:Ang tubig, langis, hangin, mga kemikal, at iba pang mga likido ay maaaring mangailangan ng iba't ibang mga compound ng goma.
- Sukatin ang paggalaw:Tukuyin ang inaasahang paggalaw ng axial, lateral, at angular.
- Kumpirmahin ang mga sukat ng flange:Ang mga pattern ng bolt-hole at dimensyon ng koneksyon ay dapat tumugma sa pipeline.
- Isaalang-alang ang kapaligiran sa pag-install:Ang pagkakalantad sa labas, intensity ng vibration, at mga kagamitan sa paligid ay maaaring makaapekto sa huling configuration.
Maaaring mabawasan ng maagang pagbibigay ng mga detalyeng ito ang mga error sa detalye at gawing mas mahusay ang pag-customize ng OEM.
Ano ang Dapat Isaalang-alang sa Pag-install?
Kahit na ang isang maayos na engineered expansion joint ay nangangailangan ng tamang pag-install. Ang nababaluktot na katawan ay hindi dapat ituring bilang isang kapalit para sa wastong suporta o pagkakahanay ng tubo.
- Suriin ang pagkakahanay ng flange bago higpitan ang mga bolts.
- Gumamit ng mga katugmang gasket at wastong tinukoy na mga fastener.
- Iwasan ang labis na pag-unat, pag-compress, o pag-twist sa panahon ng pag-install.
- Tiyakin na ang katabing piping ay maayos na sinusuportahan.
- Pigilan ang mga matutulis na bagay o panlabas na bahagi na makapinsala sa katawan ng goma.
- I-verify na ang paggalaw ng pagpapatakbo ay nananatili sa loob ng idinisenyong hanay ng kompensasyon.
- Pana-panahong suriin ang joint para sa nakikitang pagkasira, pag-crack, deformation, o mga problema sa koneksyon.
Ang wastong pag-install ay tumutulong sa magkasanib na gumanap ayon sa nilalayon nitong disenyo at maaaring mabawasan ang hindi kinakailangang mekanikal na pagkarga sa nababaluktot na elemento.
Mga Madalas Itanong
1. Ano ang pangunahing bentahe ng Double Sphere Rubber Expansion Joint?
Ang pangunahing functional advantage ay ang kakayahang magbigay ng mas mataas na pagsipsip ng paggalaw at paghihiwalay ng vibration sa pamamagitan ng double-sphere na nababaluktot na istraktura.
2. Anong mga materyales ang magagamit para sa katawan ng goma?
Kasama sa mga karaniwang opsyon sa materyal ang EPDM, NBR, at Neoprene. Ang mga customized na compound ng goma ay maaari ding isaalang-alang kapag ang operating medium o temperatura ay nangangailangan ng isang tiyak na pagbabalangkas.
3. Anong mga rating ng presyon ang magagamit?
Depende sa istraktura at mga kinakailangan sa aplikasyon, ang mga pagsasaayos ay maaaring idisenyo para sa PN10, PN16, o PN25 na mga klase ng pressure sa pagtatrabaho.
4. Anong mga sukat ang maaaring ipasadya?
Sinasaklaw ng reference na hanay ng produkto ang DN32 hanggang DN600, habang ang mas malalaking sukat ay maaaring isaalang-alang ayon sa mga kinakailangan ng proyekto at mga detalye ng engineering.
5. Maaari ba itong gamitin malapit sa mga bomba at compressor?
Oo. Ang mga pump at compressor ay karaniwang mga lokasyon ng pag-install dahil ang mga makinang ito ay maaaring makabuo ng vibration at mga dynamic na load na kailangang ihiwalay sa mga konektadong pipeline.
6. Maaari bang ipasadya ang uri ng koneksyon?
Oo. Available ang mga flanged na koneksyon, at ang mga custom-engineered fitting ay maaaring mabuo ayon sa configuration ng pipeline at mga kinakailangan sa proyekto.
Paano Ka Makakahiling ng Na-customize na Solusyon?
Para sa mga industrial na mamimili, ang pagpili ng tamang flexible joint ay isang kumbinasyon ng mga detalye ng produkto at system engineering. Nagbibigay ang JIDONGDA ng mga customized na rubber expansion joint solution na sumasaklaw sa iba't ibang diameters, rubber compounds, reinforcement structures, pressure requirement, at connection configurations. Kapag humihiling ng quotation, ibigay ang laki ng pipe, operating pressure, temperatura, media, mga kinakailangan sa paggalaw, mga dimensyon ng flange, at kapaligiran ng aplikasyon hangga't maaari. Ang mga detalyeng ito ay nagpapahintulot sa tagagawa na suriin ang naaangkop na pagsasaayos nang mas tumpak.
Kung naghahanap ka ng maaasahang nababaluktot na koneksyon para sa isang pump, compressor, pipeline ng tubig, sistema ng prosesong pang-industriya, o iba pang hinihingi na aplikasyon,makipag-ugnayan sa aminpara talakayin ang iyong mga kundisyon sa pagpapatakbo, mga kinakailangan sa pag-customize, mga teknikal na detalye, at mga pangangailangan sa bulk-order sa JIDONGDA.
