Paano Mapapahusay ng Corrugated Metal Expansion Joint ang Pagkakaaasahan ng High-Temperature Piping Systems

Buod ng Artikulo: A corrugated metal expansion jointnagbibigay ng kontroladong flexibility para sa mga pang-industriyang piping na nakalantad sa thermal expansion, vibration, pagbabagu-bago ng presyon, at mekanikal na paggalaw. Sa pamamagitan ng paggamit ng corrugated stainless steel bellows na istraktura, maaari nitong mabayaran ang axial, lateral, at angular displacement habang nakakatulong na mabawasan ang weld fatigue, flange leakage, at stress-related deformation. Ipinapaliwanag ng gabay na ito ang prinsipyong gumagana nito, mga pangunahing detalye, mga opsyon sa materyal, mga aplikasyon, mga salik sa pagpili, at mga pakinabang para sa hinihingi na mga sistema ng pipeline.

Talaan ng mga Nilalaman

1. Ano ang Corrugated Metal Expansion Joint?
2. Paano Ito Gumagana sa Industrial Piping?
3. Ano ang Mga Pangunahing Teknikal na Detalye?
4. Ano ang Mga Pangunahing Benepisyo?
5. Saan Ito Karaniwang Ginagamit?
6. Paano Mo Dapat Piliin ang Tamang Produkto?
7. Mga Madalas Itanong
8. Pangwakas na Kaisipan

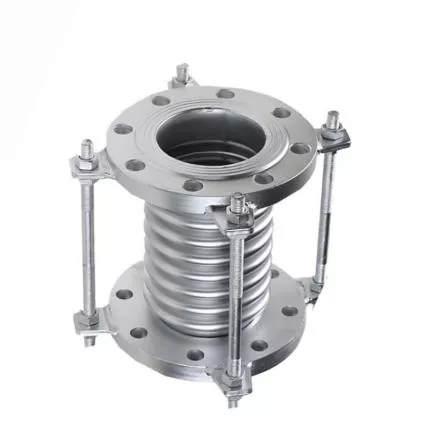

Ano ang Corrugated Metal Expansion Joint?

JIDONGDAmga gamit aCorrugated Metal Expansion Jointidinisenyo upang bigyan ang pang-industriyang piping na kontroladong flexibility nang hindi sinasakripisyo ang katatagan ng istruktura. Ang konstruksyon ng corrugated bellows nito ay nagbibigay-daan sa pipeline na tumanggap ng paggalaw dulot ng mga pagbabago sa temperatura, panginginig ng boses, pagbabagu-bago ng presyon, at mekanikal na stress.

Hindi tulad ng isang matibay na seksyon ng tubo, ang isang expansion joint ay lumilikha ng sadyang flexible na lugar sa loob ng piping system. Kapag uminit o lumamig ang pipeline, maaaring magbago ang haba at posisyon nito. Kung pinipigilan ang mga paggalaw na ito, maaaring maipon ang labis na stress sa paligid ng mga weld, flanges, valve, pump, at konektadong kagamitan. Ang isang wastong engineered na metal expansion joint ay nakakatulong sa pagsipsip ng mga paggalaw na ito bago sila maging nakakapinsalang load.

Para sa mga mamimili na sinusuri ang mga pang-industriyang metal expansion joint, ang materyal ng bellow, mga kinakailangan sa paggalaw, rating ng presyon, hanay ng temperatura, paraan ng koneksyon, at kapaligiran sa pag-install ay dapat isaalang-alang lahat nang magkasama.

Paano Ito Gumagana sa Industrial Piping?

Ang prinsipyo ng pagpapatakbo ay batay sa kinokontrol na nababanat na pagpapapangit ng corrugated metal bellows. Ang maraming convolutions ay nagbibigay-daan sa bellows na mag-flex kapag ang konektadong piping ay gumagalaw, habang ang metal na istraktura ay nagpapanatili ng hangganan ng presyon.

Thermal Expansion Compensation

Lumalawak ang mga pipeline na may mataas na temperatura habang tumataas at kumukurot ang temperatura ng proseso habang bumababa ang mga ito. Sa mga sistema ng singaw, boiler, kemikal, langis, at thermal-fluid, ang mga paulit-ulit na pag-ikot ng temperatura ay maaaring makabuo ng malaking paggalaw. Ang corrugated bellows ay sumisipsip ng displacement na ito at binabawasan ang stress na inilipat sa mga matibay na seksyon ng tubo.

Mechanical at Vibration Compensation

Ang mga kagamitang pang-industriya tulad ng mga pump, compressor, fan, turbine, at umiikot na makinarya ay maaaring magpasok ng vibration sa konektadong piping. Ang isang angkop na idinisenyong expansion joint ay maaaring tumanggap ng kinokontrol na paggalaw at makatulong na maiwasan ang panginginig ng boses na direktang maipadala sa pamamagitan ng matibay na mga koneksyon sa tubo.

Multi-Directional Movement

Depende sa disenyo ng system, ang mga joint expansion ng metal ay maaaring magbayad para sa tatlong pangunahing kategorya ng paggalaw:

• Axial na paggalaw:compression o extension kasama ang pipe axis.
• Lateral na paggalaw:patagilid na pag-aalis ng mga konektadong seksyon ng tubo.
• Angular na paggalaw:umiikot na paggalaw sa pagitan ng konektadong mga seksyon ng piping.

Ano ang Mga Pangunahing Teknikal na Detalye?

Ang pagpili ng expansion joint ay dapat magsimula sa aktwal na mga kondisyon ng pagpapatakbo sa halip na pagpili lamang ng nominal na laki ng tubo. Sinasaklaw ng impormasyon ng produkto ng JIDONGDA ang mga stainless steel bellow na may iba't ibang materyal at mga configuration ng koneksyon para sa mga pang-industriyang aplikasyon.

Ang aktwal na presyon, temperatura, paggalaw, dalas ng pag-ikot, at mga kinakailangan sa pagkapagod ay dapat kumpirmahin para sa bawat proyekto. Maaaring isaalang-alang ang mga customized na disenyo kapag ang mga karaniwang configuration ay hindi nakakatugon sa mga kondisyon ng pag-install.

Ano ang Mga Pangunahing Benepisyo?

1. Maaasahang Pagganap sa Matataas na Temperatura

Ang mga metal bellow ay partikular na angkop para sa mga aplikasyon kung saan ang mga temperatura ay lumampas sa praktikal na hanay ng pagpapatakbo ng maraming kumbensyonal na nababaluktot na mga bahagi. Depende sa pagpili at disenyo ng materyal, ang konstruksiyon ng hindi kinakalawang na asero ay maaaring suportahan ang hinihingi na mga thermal na kapaligiran.

2. Nabawasang Pipeline Stress

Ang thermal movement ay maaaring unti-unting lumikha ng labis na pagkarga sa mga nakapirming punto at koneksyon ng kagamitan. Sa pamamagitan ng pagpapakilala ng kontroladong kakayahang umangkop, ang expansion joint ay tumutulong sa muling pamamahagi ng paggalaw at bawasan ang konsentrasyon ng stress sa mga kritikal na lugar.

3. Mas mahusay na Paglaban sa Vibration

Kung saan ang makinarya ay bumubuo ng tuluy-tuloy o pasulput-sulpot na panginginig ng boses, ang isang nababaluktot na koneksyon ng metal ay makakatulong na ihiwalay ang paggalaw sa pagitan ng kagamitan at piping. Maaari itong mag-ambag sa pinahusay na katatagan ng system kapag ang joint ay napili at na-install nang tama.

4. Flexible na Mga Opsyon sa Pag-install

Ginagawang posible ng mga sinulid, flanged, at welded na configuration na pagsamahin ang mga expansion joint sa iba't ibang pipeline architecture. Ang mga produktong may sinulid na maliliit na diameter ay maaaring maging kapaki-pakinabang sa paligid ng mga compact na koneksyon ng kagamitan, habang ang mga flanged at welded na disenyo ay maaaring umangkop sa mas malalaking pang-industriyang piping system.

5. Pangmatagalang Paikot na Pagganap

Ang pang-industriya na piping ay maaaring makaranas ng libu-libong mga siklo ng pag-init at paglamig sa panahon ng pagpapatakbo nito. Ang tamang geometry ng bellows, pagpili ng materyal, kalidad ng pagbuo, at kontrol sa paggalaw ay mahalaga para makamit ang maaasahang pagganap ng pagkapagod.

Saan Ito Karaniwang Ginagamit?

Ang isang corrugated metal expansion joint ay mahalaga saanman ang matibay na piping ay dapat tumanggap ng thermal displacement o mekanikal na paggalaw. Ang mga karaniwang lugar ng aplikasyon ay kinabibilangan ng:

• Mga pipeline sa pagproseso ng petrochemical
• Mga halaman ng power generation
• Mga sistema ng singaw at boiler
• Mga sistema ng HVAC na may mataas na temperatura
• Kagamitang pang-industriya na pugon
• Mga pasilidad sa pagproseso ng langis at gas
• Mga pipeline sa pagproseso ng kemikal
• Marine engineering system
• Mga koneksyon sa mekanikal na kagamitan
• Mga sistema ng transportasyon ng likido na may mataas na temperatura

Halimbawa, ang isang steam pipeline na nagkokonekta sa isang boiler sa downstream na kagamitan ay maaaring makaranas ng makabuluhang thermal expansion sa panahon ng startup. Kung walang sapat na kompensasyon sa paggalaw, ang pagpapalawak na ito ay maaaring maglagay ng mga karagdagang karga sa mga suporta sa tubo at mga nozzle ng kagamitan. Ang isang wastong engineered bellows expansion joint ay nagbibigay ng itinalagang lugar kung saan maaaring mangyari ang paggalaw na ito.

Paano Mo Dapat Piliin ang Tamang Produkto?

Ang pagpili ng produkto ay dapat na nakabatay sa data ng engineering sa halip na hitsura o nominal na diameter lamang. Bago humiling ng isang panipi, dapat ihanda ng mga mamimili ang sumusunod na impormasyon:

1. Nominal na diameter ng pipe:Tukuyin ang kinakailangang laki ng DN at mga sukat ng koneksyon.
2. Temperatura ng pagpapatakbo:Tukuyin ang normal, minimum, at maximum na temperatura.
3. Operating pressure:Isama ang normal at maximum na presyon ng pagtatrabaho.
4. Mga kinakailangan sa paggalaw:Tukuyin ang inaasahang paggalaw ng axial, lateral, o angular.
5. Media:Tukuyin kung ang system ay nagdadala ng singaw, tubig, langis, gas, kemikal, o ibang likido.
6. Mga kinakailangan sa materyal:Piliin ang SS304, SS316, SS321, o ibang angkop na haluang metal ayon sa kapaligiran.
7. Paraan ng koneksyon:Tukuyin kung kailangan ang sinulid, flanged, o welded na mga dulo.
8. Mga kondisyon sa pag-install:Isaalang-alang ang magagamit na espasyo, mga suporta sa tubo, mga gabay, mga anchor, at mga koneksyon sa kagamitan.

Mahalaga rin na makilala ang isang expansion joint mula sa isang pangkalahatang flexible connector. Ang mga joint ng pagpapalawak ay idinisenyo sa paligid ng mga partikular na kinakailangan sa paggalaw at pagkapagod, kaya dapat suriin ang geometry ng bellow at mga hadlang sa system bilang bahagi ng kumpletong disenyo ng piping.

Mga Madalas Itanong

Q1: Ano ang pangunahing layunin ng isang corrugated metal expansion joint?

Ang pangunahing layunin nito ay upang mabayaran ang thermal expansion at kontroladong mekanikal na paggalaw sa mga sistema ng piping habang binabawasan ang stress na inililipat sa mga matibay na bahagi.

Q2: Maaari bang gamitin ang mga metal expansion joint para sa mga steam pipeline?

Oo. Ang stainless steel bellows expansion joints ay karaniwang inilalapat sa steam at boiler piping, basta't tumutugma ang napiling materyal, rating ng presyon, rating ng temperatura, at kapasidad ng paggalaw sa mga kondisyon ng pagpapatakbo.

Q3: Anong mga materyales ang karaniwang ginagamit?

Kasama sa mga karaniwang opsyon ang SS304, SS316, at SS321 na hindi kinakalawang na asero. Ang mga customized na haluang metal ay maaari ding isaalang-alang kapag ang mas mataas na resistensya ng kaagnasan o mga espesyal na kondisyon sa pagpapatakbo ay nangangailangan ng mga ito.

T4: Ang mga sinulid bang expansion joint ay angkop para sa maliliit na pipeline?

Oo. Ang mga sinulid na configuration ay partikular na angkop para sa mas maliit na diameter na piping, mga koneksyon sa kagamitan, at mga pag-install kung saan limitado ang espasyo.

Q5: Ano ang pagkakaiba sa pagitan ng axial, lateral, at angular na paggalaw?

Ang axial na paggalaw ay nangyayari sa kahabaan ng pipe axis, ang lateral na paggalaw ay nangyayari nang patagilid, at ang angular na paggalaw ay nagsasangkot ng pag-ikot sa pagitan ng mga konektadong seksyon ng tubo. Dapat matukoy ang kinakailangang uri ng paggalaw bago pumili ng expansion joint.

Q6: Maaari bang ipasadya ang produkto?

Oo. Depende sa mga kinakailangan ng proyekto, ang pag-customize ay maaaring may kasamang materyal na grado, laki, rating ng presyon, configuration ng koneksyon, at iba pang mga parameter ng engineering.

Pangwakas na Kaisipan

Isang maayos na engineeredCorrugated Metal Expansion Jointay maaaring gumanap ng isang mahalagang papel sa pagprotekta sa mga pang-industriyang piping mula sa thermal expansion, vibration, mechanical displacement, at accumulated stress. Gamit ang mga stainless steel bellow, maraming opsyon sa koneksyon, at mga nako-configure na parameter ng engineering, maaari itong iakma sa mga demanding application sa buong power generation, petrochemical, chemical processing, HVAC, marine, at high-temperature fluid system. Sinusuportahan ng JIDONGDA ang customized na mga solusyon sa joint expansion ng metal batay sa laki, materyal, presyon, temperatura, paggalaw, at mga kinakailangan sa koneksyon na partikular sa proyekto. Kung pipili ka ng expansion joint para sa isang bagong pag-install o pagpapalit ng isang kasalukuyang bahagi,makipag-ugnayan sa aminupang talakayin ang iyong mga kondisyon sa pagpapatakbo at humiling ng angkop na solusyong pang-industriya.
