Kapag ang malalaking kagamitan, pump unit, pipeline, o mobile system ay nangangailangan ng maaasahang paglilipat ng likido habang nagbibigay-daan sa panginginig ng boses at paggalaw, angMalaking Diameter Flexible Flanged Rubber Hosemula saJIDONGDAnagbibigay ng praktikal na solusyon sa koneksyon. Dinisenyo sa paligid ng isang nababaluktot na goma hose body, reinforcement structure, at flanged na dulo, maaari itong i-configure para sa tubig, tubig-dagat, slurry, mineral slurry, buhangin, graba, tailing, at iba pang angkop na pang-industriyang media.
Ang mga sistema ng pipeline na may malalaking diameter ay kadalasang nahaharap sa mga hamon na hindi madaling ma-accommodate ng matibay na piping. Ang pag-vibrate ng pump, pag-alis ng kagamitan, paglihis ng pag-install, at paulit-ulit na pagpupulong ay maaaring lumikha ng karagdagang stress sa paligid ng mga punto ng koneksyon. Ang isang nababaluktot na goma na hose ay maaaring magbigay ng isang kinokontrol na nababaluktot na seksyon sa pagitan ng mga kagamitan at mga pipeline habang pinapanatili ang kinakailangang kapasidad sa paghahatid.
Pinagsasama ng solusyon ng JIDONGDA ang isang goma hose body na may mga reinforcement layer at flange na koneksyon. Depende sa mga kondisyon ng pagpapatakbo, ang istraktura ay maaaring magsama ng reinforced fabric at spiral steel wire na suporta para sa mga application na kinasasangkutan ng pressure o vacuum na kinakailangan. Ang mga dimensyon ng flange ay maaari ding itugma sa mga karaniwang pamantayan o mga guhit ng customer, na ginagawang angkop ang hose para sa mga pasadyang pang-industriyang proyekto.
Talaan ng mga Nilalaman
- Ano ang Malaking Diameter Flexible Flanged Rubber Hose?
- Bakit Mahalaga ang Flexibility sa Malaking Pipeline System?
- Paano Ginagawa ang Hose?
- Ano ang Mga Pangunahing Kalamangan?
- Saan Ito Karaniwang Ginagamit?
- Anong Mga Teknikal na Parameter ang Dapat Isaalang-alang ng Mga Mamimili?
- Paano Dapat Piliin ng Mga Mamimili ang Tamang Hose?
- Paano Susuportahan ang Buhay ng Serbisyo?
- Mga Madalas Itanong
- Konklusyon

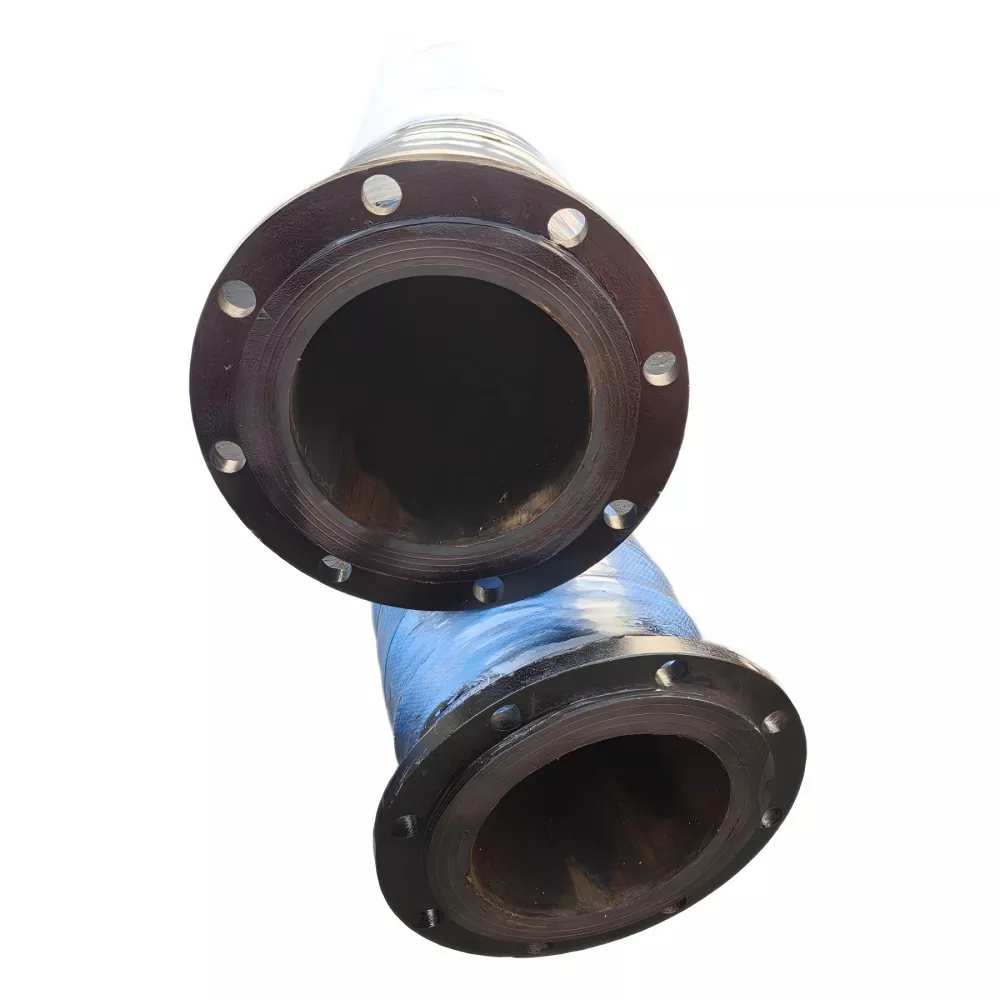

Ano ang Malaking Diameter Flexible Flanged Rubber Hose?
Ang large-diameter flexible flanged rubber hose ay isang pang-industriyang hose assembly na idinisenyo upang maghatid ng mga fluid o particulate-containing media habang gumagana rin bilang isang flexible na koneksyon sa pagitan ng kagamitan at mga fixed o mobile pipeline.
Hindi tulad ng isang ganap na matibay na koneksyon, ang goma hose body ay maaaring tumanggap ng isang tiyak na antas ng baluktot at pag-aalis. Ang mga flanges na naka-install sa magkabilang dulo ay nagbibigay ng bolted na koneksyon sa mga bomba, balbula, pipeline, sisidlan, o iba pang kagamitan. Ang kumbinasyong ito ay ginagawang partikular na kapaki-pakinabang ang hose kung saan ang kapasidad ng paghahatid at kakayahang umangkop sa koneksyon ay parehong mahalaga.
Depende sa proyekto, ang hose ay maaaring i-configure para sa tubig, tubig-dagat, slurry, mineral slurry, buhangin at graba, tailing, at piling pang-industriyang media. Para sa mga nakasasakit na materyales, ang panloob na compound ng goma at istraktura ng reinforcement ay dapat piliin ayon sa aktwal na medium at mga kondisyon ng operating.
Bakit Mahalaga ang Flexibility sa Malaking Pipeline System?
Ang malalaking pang-industriya na pipeline ay hindi palaging nakalantad sa mga static na kondisyon. Ang mga pump ay bumubuo ng vibration, nagbabago ang posisyon ng mobile equipment, at ang mga tolerance sa pag-install ay maaaring magresulta sa bahagyang hindi pagkakahanay sa pagitan ng mga konektadong bahagi. Kung ang mga paggalaw na ito ay direktang inilipat sa matibay na piping, maaaring magkaroon ng karagdagang stress sa paligid ng mga joints at interface ng kagamitan.
Ang isang nababaluktot na goma na hose ay lumilikha ng isang nababaluktot na seksyon sa loob ng pipeline. Ang kakayahan nitong yumuko at tumanggap ng ilang partikular na displacement ay maaaring makatulong na gawing mas madaling ibagay ang mga koneksyon ng kagamitan sa mga tunay na kondisyon ng pagpapatakbo.
- Tumutulong na mapaunlakan ang vibration ng kagamitan.
- Nagbibigay-daan sa ilang pag-aalis ng pipeline.
- Nagbibigay ng flexibility sa paligid ng mga koneksyon ng kagamitan.
- Maaaring pasimplehin ang mga koneksyon kung saan limitado ang espasyo sa pag-install.
- Sinusuportahan ang mga application na nangangailangan ng pag-alis ng kagamitan o paulit-ulit na pag-install.
- Maaaring i-configure para sa iba't ibang media at mga kondisyon ng operating.
Ang aktwal na pinapayagang bending radius, hanay ng displacement, rating ng presyon, at paraan ng pag-install ay dapat palaging kumpirmahin laban sa mga partikular na konstruksyon ng hose at mga kinakailangan sa proyekto.
Paano Ginagawa ang Hose?
Ang pagganap ng isang malaking diameter na rubber hose ay nakasalalay sa interaksyon ng panloob na layer ng goma, reinforcement, panlabas na layer ng goma, at mga koneksyon sa dulo. Ang maayos na napiling istraktura ay tumutulong sa hose na makayanan ang mekanikal at kapaligiran na mga kondisyon na inaasahan sa panahon ng serbisyo.
Inner Rubber Layer
Ang panloob na layer ng goma ay direktang nakikipag-ugnay sa transported medium. Samakatuwid, ang pagbabalangkas nito ay dapat mapili ayon sa mga katangian ng materyal na dinadala, lalo na kapag pinangangasiwaan ng system ang abrasive slurry, mga particle ng mineral, tubig-dagat, o iba pang hinihingi na media.
Pinatibay na Layer ng Tela
Ang mga reinforced na layer ng tela ay tumutulong sa pagsuporta sa istraktura ng hose at nagdadala ng mga pressure load. Ang disenyo ng reinforcement ay dapat tumutugma sa kinakailangang diameter, presyon, haba, at mga kondisyon ng pagpapatakbo.
Spiral Steel Wire Reinforcement
Kapag kailangan ang suction o vacuum support, maaaring isama ang spiral steel wire reinforcement structure. Ang pagsasaayos na ito ay dapat na tukuyin ayon sa aktwal na mga kondisyon ng vacuum sa halip na piliin lamang batay sa diameter ng hose.
Panlabas na Layer ng Goma
Ang panlabas na layer ng goma ay nagbibigay ng proteksyon laban sa pagkakalantad sa kapaligiran at nag-aambag sa paglaban ng hose sa panlabas na pagtanda at mga kondisyon ng operating.
Flanged Ends
Ang mga flange ay nagbibigay ng praktikal na bolted na koneksyon sa pagitan ng hose at ng nakapalibot na pipeline o kagamitan. Maaaring i-configure ng JIDONGDA ang carbon steel, hindi kinakalawang na asero, o iba pang mga flange na materyales ayon sa aplikasyon, pamantayan, o pagguhit ng customer.
Ano ang Mga Pangunahing Kalamangan?
Ang pagpili ng naaangkop na nababaluktot na hose ay maaaring matugunan ang ilang karaniwang mga hamon sa malalaking diameter na conveying system. Ang pangunahing bentahe ay kinabibilangan ng:
- Flexible na kakayahan sa koneksyon:Ang katawan ng goma ay nagbibigay-daan sa ilang partikular na baluktot at displacement, na ginagawa itong angkop para sa mga interface ng kagamitan na apektado ng vibration o paggalaw.
- Malaking daloy ng paghahatid:Ang isang malaking panloob na diameter ay maaaring suportahan ang mataas na dami ng paglipat ng media kung saan ang mga kondisyon ng proyekto ay nangangailangan ng mas malaking kapasidad ng daloy.
- Maginhawang pagsasama ng flange:Ang mga flanged na dulo ay maaaring itugma sa mga karaniwang pamantayan o ipasadya ayon sa mga teknikal na guhit.
- Naaangkop na pampalakas:Ang pagpapalakas ng tela at mga opsyonal na istruktura ng spiral steel wire ay maaaring mapili ayon sa mga kinakailangan sa presyon at vacuum.
- Kakayahang umangkop sa media:Ang mga angkop na compound ng goma sa loob ay maaaring mapili para sa tubig, slurry, mineral slurry, buhangin, graba, at iba pang tinukoy na media.
- OEM at ODM flexibility:Ang diameter, haba, presyon, vacuum, temperatura, flange configuration, rubber compound, at kulay ay maaaring i-customize para sa hindi karaniwang mga application.
Saan Ito Karaniwang Ginagamit?
Ang paggamit ng isang malaking-diyametro na flexible flanged hose ay umaabot sa mga industriya kung saan kinakailangan ang malaking dami ng paglipat ng materyal at nababaluktot na kagamitan.
| Industriya | Karaniwang Aplikasyon | Pangunahing Pagsasaalang-alang |
|---|---|---|
| Pagmimina | Mineral slurry at tailings conveying | Abrasion, laki ng butil, konsentrasyon, presyon |
| Dredging | Slurry, sludge, at sand transfer | Vacuum, abrasion, flow rate, flexibility |
| Mga daungan | Malaking daloy ng likido at materyal na transportasyon | Diameter, medium compatibility, flange matching |
| Buhangin at Gravel | Mga pinaghalong tubig-buhangin at pagdadala ng butil | Magsuot ng panlaban at pampalakas |
| Makinarya sa Konstruksyon | Flexible pump at mobile pipeline na koneksyon | Paggalaw, baluktot na espasyo, presyon |
| Pang-industriya na Paghahatid | Pang-industriya na tubig, slurry, at angkop na media | Temperatura, presyon, tambalang goma |
Para sa mga proyektong kinasasangkutan ng espesyal na media o malubhang kondisyon sa pagpapatakbo, ang mga mamimili ay dapat magbigay ng detalyadong impormasyon ng aplikasyon bago tapusin ang konstruksyon ng hose.
Anong Mga Teknikal na Parameter ang Dapat Isaalang-alang ng Mga Mamimili?
Ang isang hose ay hindi dapat piliin lamang ayon sa nominal na diameter. Dapat isaalang-alang ng kumpletong detalye ang mekanikal, kemikal, thermal, at mga kinakailangan sa koneksyon ng aplikasyon.
| Parameter | Bakit Ito Mahalaga |
|---|---|
| Inner Diameter | Tinutukoy ang magagamit na daloy ng daloy at laki ng koneksyon. |
| Ang haba | Nakakaimpluwensya sa geometry ng pag-install, allowance sa paggalaw, at mga kondisyon ng baluktot. |
| Presyon sa Paggawa | Tinutukoy ang kinakailangang reinforcement at pangkalahatang konstruksyon ng hose. |
| Paggawa ng Vacuum | Mahalaga para sa mga aplikasyon ng pagsipsip at pagpili ng mga istrukturang sumusuporta sa vacuum. |
| Temperatura sa Paggawa | Tinutukoy kung ang napiling tambalang goma ay angkop para sa daluyan at kapaligiran. |
| Medium ng Paghahatid | Nakakaimpluwensya sa pagpili ng tambalang goma at mga kinakailangan sa paglaban sa pagsusuot. |
| Rate ng Daloy | Tumutulong na matukoy ang naaangkop na diameter at configuration ng operating. |
| Flange Standard | Tinitiyak ang pagiging tugma sa kagamitan sa pagsasama o pipeline. |
Ang impormasyon ng produkto ng JIDONGDA ay nagpapahiwatig na ang mga flange na koneksyon ay maaaring i-configure ayon sa GB, DIN, ANSI, JIS, ASME, o mga drawing ng customer. Dapat kumpirmahin ang mga panghuling detalye batay sa aktwal na proyekto sa halip na ipagpalagay mula sa pangkalahatang paglalarawan ng catalog.
Paano Dapat Piliin ng Mga Mamimili ang Tamang Hose?
Para sa mga pangkat sa pagbili ng industriya, ang pagbibigay ng kumpletong impormasyon sa pagpapatakbo sa yugto ng panipi ay maaaring gawing mas mahusay ang teknikal na kumpirmasyon. Ang isang kapaki-pakinabang na sheet ng detalye ay dapat kasama ang:
- Kinakailangan ang panloob na diameter.
- Kabuuang haba ng hose.
- Normal at maximum na presyon ng pagtatrabaho.
- Kinakailangang presyon ng vacuum para sa serbisyo ng pagsipsip.
- Uri ng daluyan ng paghahatid.
- Operating at ambient temperature.
- Kinakailangang rate ng daloy.
- Kinakailangang baluktot o hanay ng displacement.
- Flange standard at mga sukat.
- Kinakailangang dami at destinasyon ng paghahatid.
Ang mga abrasive na application ay nangangailangan ng karagdagang impormasyon. Halimbawa, ang mga proyekto ng mineral slurry ay dapat matukoy ang laki at konsentrasyon ng butil upang ang panloob na goma at istraktura ng pampalakas ay masuri nang naaangkop.
Maaari ding suriin ng mga mamimili ang mga kaugnay na solusyon gaya ng malaking diameter na flanged na rubber hose, malaking diameter na dredging rubber hose, at iba pang malalaking diameter na rubber hose na solusyon kapag naghahambing ng iba't ibang kinakailangan sa pipeline.
Paano Susuportahan ang Buhay ng Serbisyo?
Ang tamang pag-install at regular na inspeksyon ay mahalaga para sa pagpapanatili ng pagganap ng anumang pang-industriya na goma hose. Kahit na ang isang maayos na ininhinyero na hose ay maaaring makaranas ng maagang pinsala kung ito ay na-install nang hindi tama o pinaandar sa labas ng mga kumpirmadong limitasyon nito.
- Huwag lumampas sa kumpirmadong working pressure, vacuum pressure, o hanay ng temperatura.
- Iwasan ang sapilitang pag-unat, pag-twist, o pagbaluktot ng hose sa panahon ng pag-install.
- Suriin ang panlabas na ibabaw ng goma kung may mga bitak, umbok, hiwa, at abnormal na pagkasuot.
- Suriin ang mga koneksyon ng flange para sa pagtagas at mga palatandaan ng pagluwag.
- Subaybayan ang mga hose na ginamit sa nakasasakit na media para sa mga hindi pangkaraniwang pattern ng pagsusuot.
- Itigil ang operasyon at suriin muli ang mga kondisyon sa pagtatrabaho kung ang pagkasira ng istruktura o abnormal na pagbagsak ng hose ay napansin.
Dapat ding tiyakin ng pag-install na ang mga flange face, bolt hole, sealing surface, at mating component ay wastong nakahanay. Ang hose ay hindi dapat pilitin sa isang posisyon na lumilikha ng hindi kinakailangang mekanikal na stress.
Mga Madalas Itanong
Ano ang mga pangunahing bentahe ng Large Diameter Flexible Flanged Rubber Hose?
Ang mga pangunahing bentahe nito ay ang kumbinasyon ng malalaking diameter na kapasidad ng paghahatid at kakayahang umangkop sa koneksyon. Maaari itong gamitin kung saan kailangang matugunan ang vibration ng equipment, pipeline displacement, installation deviation, o mobile equipment.
Maaari bang gawin ng JIDONGDA ang flange ayon sa mga guhit ng customer?
Oo. Maaaring kumpirmahin ang mga configuration ng flange ayon sa mga naaangkop na pamantayan, dimensyon, kinakailangan sa koneksyon, o mga drawing ng customer. Ang materyal na flange ay maaari ding piliin ayon sa mga kinakailangan ng proyekto.
Maaari bang gamitin ang ganitong uri ng hose para sa mineral slurry?
Oo. Maaari itong i-configure para sa mga aplikasyon ng mineral slurry. Gayunpaman, ang laki ng butil, konsentrasyon ng slurry, rate ng daloy, presyon, temperatura, at mga kondisyon ng pagsusuot ay dapat ibigay upang masuri ang naaangkop na inner rubber compound at reinforcement structure.
Maaari bang ipasadya ang hose para sa hindi karaniwang mga aplikasyon?
Oo. Maaaring masakop ng customization ang diameter, haba, pressure, vacuum pressure, temperatura, flange configuration, rubber compound, at kulay. Maaaring gamitin ang mga drawing, sample, o detalyadong teknikal na parameter ng customer sa panahon ng pagkumpirma ng detalye.
Anong impormasyon ang dapat kong ibigay kapag humihiling ng quotation?
Kasama sa pinakakapaki-pakinabang na impormasyon ang panloob na diameter, haba, presyur sa pagtatrabaho, kinakailangan sa vacuum, daluyan ng paghahatid, temperatura, bilis ng daloy, mga kinakailangan sa baluktot o displacement, pamantayan ng flange, mga sukat ng flange, dami, at patutunguhan.
Ano ang karaniwang oras ng paghahatid?
Karaniwang maaaring ayusin ang mga karaniwang produkto sa loob ng humigit-kumulang 7–20 araw ng trabaho, habang ang mga naka-customize na produkto at mga espesyal na detalye ay dapat kumpirmahin ayon sa aktwal na mga kinakailangan sa pag-order.
Konklusyon
Ang isang mahusay na napiling malaking diameter na nababaluktot na hose ay maaaring magbigay ng isang epektibong koneksyon sa pagitan ng mga pipeline na may mataas na kapasidad at kagamitan kung saan kasangkot ang paggalaw, panginginig ng boses, paglihis ng pag-install, o demanding na media. Ang kumbinasyon ng nababaluktot na konstruksyon ng goma, reinforcement layer, at flanged na koneksyon ay ginagawang angkop ang hose na ito para sa malawak na hanay ng pagmimina, dredging, port, construction, buhangin at graba, at mga pang-industriyang conveying application.
Sinusuportahan ng JIDONGDA ang mga customized na configuration batay sa diameter, haba, pressure, vacuum, temperatura, conveying medium, mga kinakailangan sa flange, at rubber compound. Para sa mga proyekto kung saan ang karaniwang mga detalye ng hose ay hindi ganap na tumutugma sa mga kondisyon ng pag-install, ang pagbibigay ng kumpletong teknikal na impormasyon ay nagpapahintulot sa istraktura ng hose at configuration ng koneksyon na masuri nang mas tumpak. Kung ikaw ay naghahanap ng isang maaasahang solusyon para sa isang hinihingi na koneksyon sa pipeline,makipag-ugnayan sa aminkasama ang iyong mga guhit, mga parameter ng pagpapatakbo, o mga kinakailangan ng proyekto upang talakayin ang angkop na na-customize na solusyon sa hose sa JIDONGDA.
